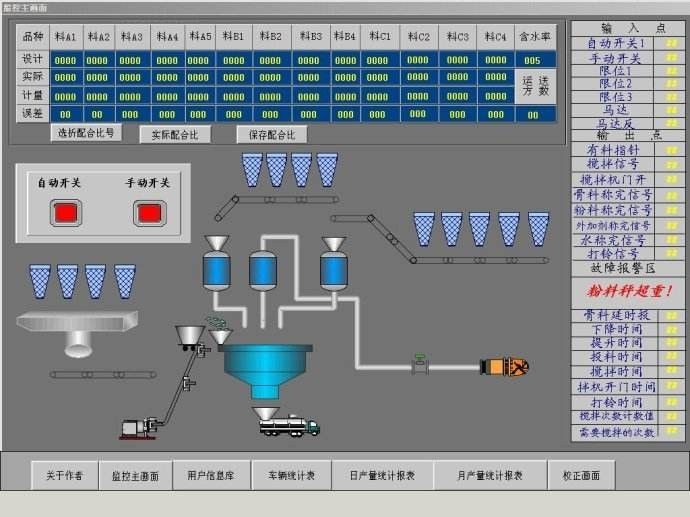

“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”，简单地说，组态软件能够实现对自动化过程和装备的监视和控制。

在组态软件中，通过组态生成的一个目标应用项目在计算机硬盘中占据惟一的物理空间(逻辑空间)，可以用惟一的一个名称来标识，就被称为一个应用程序。在同一计算机中可以存储多个应用程序，组态软件通过应用程序的名称来访问其组态内容，打开其组态内容进行修改或将其应用程序装入计算机内存投入实时运行。

组态软件的结构划分有多种标准，这里以使用软件的工作阶段和软件体系的成员构成两种标准讨论其体系结构。

以使用软件的工作阶段划分，也可以说是按照系统环境划分，从总体上讲，组态软件是由两大部分构成的：

系统开发环境是自动化工程设计工程师为实施其控制方案，在组态软件的支持下进行应用程序的系统生成工作所必须依赖的工作环境。通过建立一系列用户数据文件，生成最终的图形目标应用系统，供系统运行环境运行时使用。系统开发环境由若干个组态程序组成，如图形界面组态程序、实时数据库组态程序等。

系统运行环境在系统运行环境下，目标应用程序被装入计算机内存并投入实时运行。系统运行环境由若干个运行程序组成，如图形界面运行程序、实时数据库运行程序等。组态软件支持在线组态技术，即在不退出系统运行环境的情况下可以直接进入组态环境并修改组态，使修改后的组态直接生效。

自动化工程设计工程师最先接触的一定是系统开发环境，通过一定工作量的系统组态和调试，最终将目标应用程序在系统运行环境投入实时运行，完成一个工程项目。

按照成员构成划分，组态软件因为其功能强大，而每个功能相对来说又具有一定的独立性，因此其组成形式是一个集成软件平台，由若干程序组件构成。

其中，应用程序管理器是提供应用程序的搜索、备份、解压缩、建立新应用等功能的专用管理工具。在自动化工程设计工程师应用组态软件进行工程设计时，经常会遇到下面一些烦恼：经常要进行组态数据的备份；经常需要引用以往成功应用项目中的部分组态成果(如画面)；经常需要迅速了解计算机中保存了哪些应用项目。虽然这些要求可以用手工方式实现，但效率低下、极易出错。有了应用程序管理器的支持，这些操作将变得非常简单。

图形界面开发程序是自动化工程设计工程师为实施其控制方案，在图形编辑工具的支持下进行图形系统生成工作所依赖的开发环境。通过建立一系列用户数据文件，生成最终的图形目标应用系统，供图形运行环境运行时使用。

图形界面运行程序在系统运行环境下，图形目标应用系统被图形界面运行程序装入计算机内存并投入实时运行。

实时数据库系统组态程序有的组态软件只在图形开发环境中增加了简单的数据管理功能，因而不具备完整的实时数据库系统。目前比较先进的组态软件(如力控®等)都有独立的实时数据库组件，以提高系统的实时性，增强处理能力。实时数据库系统组态程序是建立实时数据库的组态工具，可以定义实时数据库的结构、数据来源、数据连接、数据类型及相关的各种参数。

实时数据库系统运行程序在系统运行环境下，目标实时数据库及其应用系统被实时数据库系统运行程序装入计算机内存并执行预定的各种数据计算、数据处理任务。历史数据的查询、检索、报警的管理都是在实时数据库系统运行程序中完成的。

I/O驱动程序是组态软件中必不可少的组成部分，用于和I/O设备通讯，互相交换数据，DDE和OPC Client是两个通用的标准I/O驱动程序，用来和支持DDE标准和OPC标准的I/O设备通讯。多数组态软件的DDE驱动程序被整合在实时数据库系统或图形系统中，而OPC Client则多数单独存在。

扩展可选组件包括：通用数据库接口(ODBC接口)组态程序、通用数据库接口(ODBC接口)运行程序、策略(控制方案)编辑组态程序、策略运行程序、实用通讯程序组件。

通用数据库接口组件用来完成组态软件的实时数据库与通用数据库(如Oracle、Sybase、Foxpro、DB2、Infomix、SQL Server等)的互联，实现双向数据交换，通用数据库既可以读取实时数据，也可以读取历史数据；实时数据库也可以从通用数据库实时地读入数据。通用数据库接口(ODBC接口)组态环境用于指定要交换的通用数据库的数据库结构、字段名称及属性、时间区段、采样周期、字段与实时数据库数据的对应关系等。

通用数据库接口(ODBC接口)运行程序为已组态的通用数据库连接被装入计算机内存，按照预先指定的采样周期，对规定时间区段按照组态的数据库结构建立起通用数据库和实时数据库间的数据连接。

策略编辑/生成组件是以PC为中心实现低成本监控的核心软件，具有很强的逻辑、算术运算能力和丰富的控制算法。策略编辑/生成组件以IEC-1131-3标准为使用者提供标准的编程环境，共有4种编程方式：梯形图、结构化编程语言、指令助记符、模块化功能块。使用者一般都习惯于使用模块化功能块，根据控制方案进行组态，结束后系统将保存组态内容并对组态内容进行语法检查、编译。编译生成的目标策略代码即可以与图形界面同在一台计算机上运行，也可以下装(Download)到目标设备(如PC/104、Windows CE系统等PC-Based设备)上运行。

组态的策略目标系统被装入计算机内存并执行预定的各种数据计算、数据处理任务，同时完成与实时数据库的数据交换。

实用通讯程序极大地增强了组态软件的功能，可以实现与第三方程序的数据交换，是组态软件价值的主要表现之一。通讯实用程序具有以下功能：

①可以实现操作站的双机冗余热备用；

②实现数据的远程访问和传送；

③通讯实用程序可以使用以太网、RS485、RS232、PSTN等多种通讯介质或网络实现其功能。实用通讯程序组件可以划分为Server和Client两种类型，Server是数据提供方，Client是数据访问方，一旦Server和Client建立起了连接，二者间就可以实现数据的双向传送。

常用系统组态工具有十二种：InTouch、iFix、Citech、WinCC、组态王、Controx(开物)、ForceControl(力控)、Cimplicity、RSView Supervisory Edition、NI Lookout、Wizcon、MCGS。

InTouch：Wonderware的InTouch软件是最早进入我国的组态软件。在80年代末、90年代初，基于Windows3.1的InTouch软件曾让我们耳目一新，并且InTouch提供了丰富的图库。但是，早期的InTouch软件采用ＤＤＥ方式与驱动程序通信，性能较差，最新的InTouch7.0版已经完全基于32位的Windows平台，并且提供了OPC支持。

iFix：Intellution公司以Fix组态软件起家，1995年被爱默生收购，现在是爱默生集团的全资子公司，Fix6.ｘ软件提供工控人员熟悉的概念和操作界面，并提供完备的驱动程序(需单独购买)。Intellution将自己最新的产品系列命名为iFiX，在iFiX中，Intellution提供了强大的组态功能，但新版本与以往的6.ｘ版本并不完全兼容。原有的Script语言改为VBA(Visual Basic For Application)，并且在内部集成了微软的VBA开发环境。遗憾的是，Intellution并没有提供6.1版脚本语言到VBA的转换工具。在iFiX中，Intellution的产品与Microsoft的操作系统、网络进行了紧密的集成。Intellution也是OPC(OLE for Process Control)组织的发起成员之一。iFiX的OPC组件和驱动程序同样需要单独购买。

Citech：CiT公司的Citech也是较早进入中国市场的产品。Citech具有简洁的操作方式，但其操作方式更多的是面向程序员，而不是工控用户。Citech提供了类似Ｃ语言的脚本语言进行二次开发，但与iFix不同的是，Citech的脚本语言并非是面向对象的，而是类似于Ｃ语言，这无疑为用户进行二次开发增加了难度。

WinCC：Simens的WinCC也是一套完备的组态开发环境，Simens提供类Ｃ语言的脚本，包括一个调试环境。WinCC内嵌OPC支持，并可对分布式系统进行组态。但WinCC的结构较复杂，使用前最好经过Simens的培训以掌握WinCC的应用。

组态王：组态王是国内第一家较有影响的组态软件开发公司(更早的品牌多数已经湮灭)。组态王提供了资源管理器式的操作主界面，并且提供了以汉字作为关键字的脚本语言支持。组态王也提供多种硬件驱动程序。

Controx(开物)：华富计算机公司的Controx2000是全32位的组态开发平台，为工控用户提供了强大的实时曲线、历史曲线、报警、数据报表及报告功能。作为国内最早加入OPC组织的软件开发商，Controx内建OPC支持，并提供数十种高性能驱动程序。提供面向对象的脚本语言编译器，支持ActiveX组件和插件的即插即用，并支持通过ODBC连接外部数据库。Controx同时提供网络支持和WevServer功能。

ForceControl(力控)：大庆三维公司的ForceControl(力控)从时间概念上来说，力控也是国内较早就已经出现的组态软件之一。只是因为早期力控一直没有作为正式商品广泛推广，所以并不为大多数人所知。大约在93年左右，力控就已形成了第一个版本，只是那时还是一个基于DOS和VMS的版本。后来随着Windows3.1的流行，又开发出了16位Windows版的力控。但直至Windows95版本的力控诞生之前，他主要用于公司内部的一些项目。32位下的1.0版的力控，在体系结构上就已经具备了较为明显的先进性，其最大的特征之一就是其基于真正意义的分布式实时数据库的三层结构，而且其实时数据库结构可为可组态的活结构。在1999~2000年期间，力控得到了长足的发展，最新推出的2.0版在功能的丰富特性、易用性、开放性和I/O驱动数量，都得到了很大的提高。在很多环节的设计上，力控都能从国内用户的角度出发，即注重实用性，又不失大软件的规范。另外，公司在产品的培训、用户技术支持等方面投入了较大人力，相信在较短时间内，力控软件产品将在工控软件界形成巨大的冲击。

GE的Cimplicity。

RSView Supervisory Edition是罗克韦尔自动化发布的，基于Windows2000操作系统的人机界面软件，它用于监视，控制并获得全企业内所有的生产操作的数据。

NI Lookout是市场上最为易用的工控组态软件！运用Lookout，可以很方便地实现对工业过程的监控和数据采集。Lookout支持数十种PLC的通信协议，比如Modbus，AB和Siemens等等。Lookout同样支持OPC通信。Lookout还可以同NI的硬件产品FieldPoint无缝集成。文件较大，仅适合宽。

Wizcon是一个先进的SCADA应用开发工具，系统集成商运用它可以建立各种工业领域的高级应用。Wizcon的十分便捷的图形用户接口，出众的HMI功能，Internet访问，由浅入深的开发过程，以及全厂范围的集成能力等特点使它成为工厂自动化最通用的SCADA系统，Wizcon使得企业内部底层和其他部门建立联系，操作人员的工厂管理者都可以看到各种数据。管理人员可以在办公室用熟悉的操作环境和查询工具获取实时数据。实际上，作为一个开放的系统,Wizcon允许用户将不同的硬件和软件结合在一起构成完整的自动化解决方案以保护现有投资，提高生产率和产品质量。

MCGS(Monitor and Control Generated System)是组态软件是通态软件公司开发的，一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

组态软件的优点是延续性和可扩充性，封装性(易学易用)，通用性。

延续性和可扩充性：用通用组态软件开发的应用程序，当现场(包括硬件设备或系统结构)或用户需求发生改变时，不需作很多修改而方便地完成软件的更新和升级。

封装性(易学易用)：通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来，对于用户，不需掌握太多的编程语言技术(甚至不需要编程技术)，就能很好地完成一个复杂工程所要求的所有功能。

通用性：每个用户根据工程实际情况，利用通用组态软件提供的底层设备(PLC、智能仪表、智能模块、板卡、变频器等)的I/O Driver、开放式的数据库和画面制作工具，就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程，不受行业限制。

总之，组态软件是有专业性的。一种组态软件只能适合某种领域的应用。组态形成的数据只有其制造工具或其他专用工具才能识别。工业控制中形成的组态结果是用在实时监控的。组态工具的解释引擎，要根据这些组态结果实时运行。从表面上看，组态工具的运行程序就是执行自己特定的任务。
